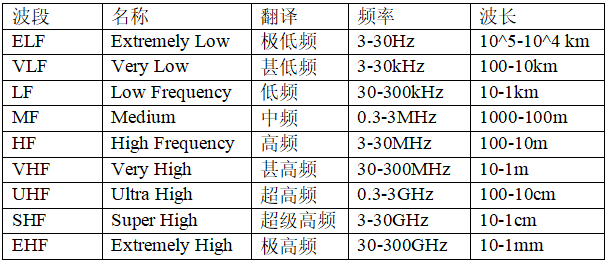

2023年新出《Electromagnetic Warfare Techniques 電磁戰技術》的英文報告的附錄中給出了無線電波的頻段劃分方法，這種劃分方法是根據波長的數量級進行了較為細致的劃分，不知道大家發現沒有，根據第三欄MHz的劃分來看，對于VLF的劃分應該是3-30kHz，也就是低于0.03MHz的頻率，這和LF也可以接上。即使這樣劃分的話，還缺了30Hz~3kHz的部分。從下表可以直觀的看出常說的米波雷達或毫米波雷達的頻率范圍：
ELF，極低頻
極低頻是偶然或自然發生的，例如電路中遇到的白噪聲和電嗡嗡聲，或者是太陽風和大氣電荷相互作用產生的。極低頻率可用于地下通信。
VLF，甚低頻
甚低頻信號與地球電離層波導兼容，以低衰減和極好的穩定性遠距離傳播。地球電離層波導是一種允許某些無線電波在地面和電離層邊界之間的空間傳播的現象。在磁暴期間，甚低頻信號可能是遠距離無線電通信的唯一方法。由于長波長和對大型天線的要求，運營商不會(huì )在陸地上遠距離使用非常低的頻率。雖然磁暴對這個頻段的傳輸幾乎沒有影響，但來自大氣噪聲的干擾卻很麻煩。VLF的應用包括導航、時間信號、潛艇通信和某些飛機。
LF，低頻
隨著頻率增加到低頻帶，衍射減少，隨著距離的增加衰減增加，給定功率輸出的距離迅速下降。使用更高效的天線進行發射可以抵消功率的下降從而增加傳輸距離。低頻信號在發射機的地波距離內最穩定。脈沖信號允許將穩定的地波脈沖與可變的天波脈沖分離，分離距離可達1500公里(932英里)，水上路徑可達2000公里(1243英里)。Loran系統使用的是低頻段，它對無線電測向很有用。
MF，中頻
中頻地波可提供可靠的服務，但遠距離的通信要求增加發射功率。對于1kW的信號傳輸，距離從頻帶下部約645公里(400英里)到上端約24公里(15英里)不等?？蛇_到的距離取決于：
1，發射機功率水平;
2，天線效率;
3，發射站和接收站之間的地形性質。
升高天線可允許直達波的傳輸。直達波傳播可以改善傳輸質量。在頻段的下部，天波可以在白天和晚上使用。隨著頻率的增加，電離層吸收在1400kHz左右達到最大值。頻率越高，吸收越少，因此可以更多地使用天波。但由于電離層隨小時、季節和太陽黑子周期而變化，因此天波信號的可靠性是可變的。通過仔細選擇頻率，可以使用多個跳變信號。頻率選擇至關重要。如果頻率過高，信號會(huì )穿透電離層在太空中丟失;如果過低，則信號太弱。一般來說，無論白天還是晚上，天波的接收效果都一樣好。夜間頻率低些是更好的選擇。
HF，高頻高頻
信號的地波范圍被限制在5公里左右，但天線的高度可增加直達波傳輸距離。另外，天線的高度對天波傳輸有很大影響。白天，可能是10-30MHz;到了晚上，頻率可能會(huì )下降到8-10MHz。陸軍使用高頻無線電進行超視距通信。
VHF，甚高頻
VHF通信使用直達波，或直達波加地面反射波。雖然直達波和地面反射波之間存在一些干擾，但升高天線以增加直達波的使用距離會(huì )增加接收距離。VHF的衍射比低頻的衍射要小得多，但當信號穿過陡峭的山峰或山脊時，衍射較為明顯。在適當的條件下，電離層反射足夠強，可以使用，但通常情況下，電離層反射是不可用的。該波段幾乎沒有大氣噪聲的干擾。使用VHF可以使用效率合理的定向天線。VHF的用途包括地面視線、地對空、空對空、陸地和海上移動通信。大多數戰術無線電也在VHF范圍內工作。
UHF，超高頻
UHF沒有天波，因為電離層缺乏足夠的密度來折射，這些波可通過電離層進入太空。雖然存在一些波干擾，但地波和地面反射波是可用的。衍射可以忽略不計，但由于折射作用，射電地平線比可見地平線延伸約15%。超高頻信號的接收幾乎沒有衰落和大氣噪聲的干擾。該頻段廣泛用于船對船和船對岸通信。陸軍部隊將超高頻用于窄帶(單通道)戰術衛星、一些雷達和地面視線通信。
SHF，超級高頻
在SHF波段，也稱為微波或厘米波段，也沒有天波。傳輸完全由直達波和地面反射波完成。由于大氣噪聲引起的衍射和干涉實際上是不存在的。超高頻波段的傳輸與超高頻類似，但使用較短的波的效果更大。云層、水滴和塵埃顆粒的反射增加，導致更大的散射，增加波干擾和衰減。SHF常用于地面視線無線電、雷達和寬帶衛星通信。EHF，極高頻EHF與低頻段的地面無線電信號相比，EHF比SHF更容易受到大氣的衰減。受保護的衛星通信使用極高頻。
