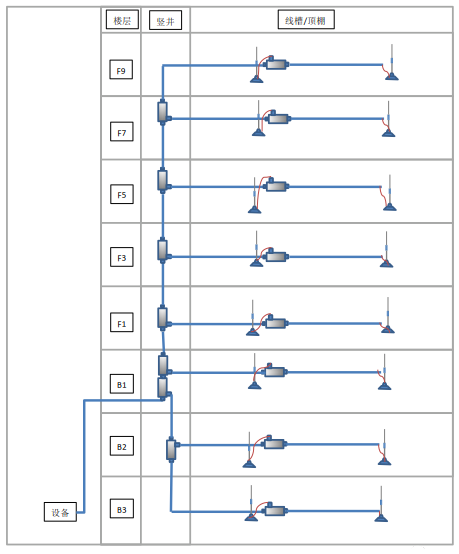

無線對講機具有機動靈活，操作簡便，即按即通，語音傳遞快捷，使用經濟的特點，是實現大范圍管理現代化的基礎手段。但因為手持機受體積、重量和耗電等多方面制約，不可能大幅提高功率和使用高增益天線來擴大通信范圍。通常解決這個問題是利用中繼臺來組網擴大手持機的通信距離。樓宇建筑群內的對講機借助中繼臺系統，有效地克服由于建筑結構等因素對電磁波傳輸造成的嚴重屏蔽作用，從而達到地面各層與地下各層及周邊區域的通信要求。而雷電是一種自然天氣現象，如不注意防護將對人們的生命財產造成嚴重的危害。對于無線電對講機組網工程而言，在進行工程設計時，尤其要把防雷設計作為重要的工作來做。
一、 雷電的物理特性
根據觀測，地球上每秒鐘要出現大約100次的閃電雷擊。自古以來雷電就是一種令人畏懼的自然現象，給人類社會(huì )造成了一定的危害。因此，尋求有效的防護措施意義十分重大。
二、 無線電對講機組網工程中的防雷措施
一般來說，建筑物的避免雷擊的途徑大致有四條：
1)疏導，即將雷云中的電荷疏導之大地，從而避免直接雷擊或感應雷擊電流流經被保護的建筑物或設備，使這些建筑物或設備免受雷擊。
2)隔離，即將雷電信號和被保護物隔離開來從而避免雷擊。
3)等位，即將鐵塔地、工作地、建筑物的公共地等至于同一電位。
4)消散，即釋放出異性電荷和雷云中的電荷進行中和，從而阻止雷電的形成。根據以上的四種避雷途徑，具體到一個無線電通信.
工程的防雷設計來說，其主要的防雷措施有以下幾種方法。
1、 安裝避雷針或避雷裝置
大部分通信設備的避雷設施，主要在通信塔上安裝避雷針，這種方法經濟，簡單，但要嚴格按照以下要求進行安裝。

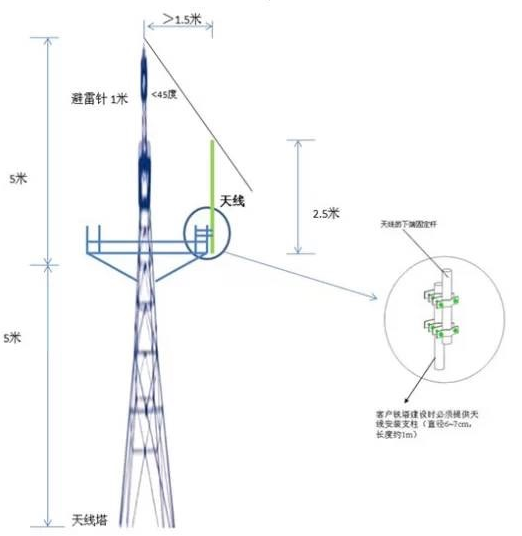

a .避雷針應當安裝在高于天線尖端數米處，避雷針與天線之間應有一定的間隔，以防止由于避雷針的存在而損壞天線的輻射圖形影響通信效果。一般的做法是避雷針成為天線塔的主桿，通信天線卻安裝在避雷針外緣大約1.5個波長以外。
b.避雷地線的直流通路的電阻要求足夠低，一般為10—50Ω，由于雷電浪涌電流較大，頻譜較寬且持續時間短，因此要求必須有盡量小的電感量。
c .地線不能用扁平線或絞合線，因為這種線電感較大，不利于泄放雷擊電流，且容易被腐蝕。要盡可能使用3毫米以上的實心導線，且最好是相同金屬材料。
d .為了增大地表面的泄放面積，可采用埋設有一定間隔的多根接地體，且相互焊接。如在建筑物的四周以1至2米的間隔埋上10根左右的銅管，并把他們焊接起來。
在通信塔上安裝避雷針雖然經濟簡單，但卻難以做到萬無一失。對一些重要的通信工程來說，可以考慮安裝放射性避雷裝置。放射性避雷裝置可以說是目前世界上最先進的防雷保護裝置之一。
放射性避雷裝置的關鍵部分是放射源，它能使周?chē)諝怆婋x產生大量電子。在雷電場的作用下這些電子不斷加速，對空氣產生連鎖的多級電離或雪崩電離，形成與電場強度成正比的電子流，這時產生的由放射源指向雷云的電離通導會(huì )永不間斷地中和及釋放空間電荷，把已有的低電場消除掉，把可能形成的高電場降為低電場，從而有效地防止發生雷電，起到顯著的消雷作用。這種放射性避雷裝置的防護面積較大，其半徑大約為260米左右，其安全可靠對人身無傷害。
2、 防感應雷擊的方法
除在無線電組網設備上安裝避雷針或避雷裝置的同時，還要注意消除感應雷擊，其通常的做法是在天饋系統中安裝避雷器。
在天饋系統中安裝避雷器時要注意以下方面的問題：
一、避雷器的接地端必須與地可靠連接，接地電阻不得大于5Ω，否則將影響防雷效果。
二、因避雷器存在一定的插入損耗，對于天線輻射信號的強度造成了一定影響，同時還要注意駐波比的變化，一般要求天饋系統的駐波比小于或等于1.5。

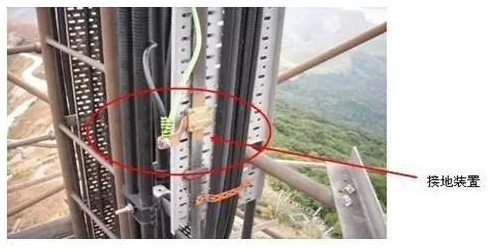

三、安裝天線時，天線制撐桿與鐵塔可靠連接，連接電阻等于0Ω。饋線應從鐵塔的內部垂下，并每隔一段距離用銅絲與鐵塔固定。
對重要的通信工程而言，除在天饋系統中安裝避雷器外，還要注意供電系統的防雷。一般的做法是在變壓器和配電房安裝避雷裝置。
