在煤礦、油井等特殊環境的作業操作，安全問題是社會(huì )普遍關心的問題。防爆對講機作為特殊環境中作業人員的通訊必備工具，保證著施工人員的安全。防爆對講機區別于一般對講機，那么什么是防爆對講機?防爆對講機有哪些等級呢?今天小編就和你來聊聊防爆對講機：
說到防爆對講機就不得不說認證機構，防爆對講機的認證機構分為國際認證機構和國內認證機構：
其中，CNEx就是我們常說的CQST。
一、IIC 類防爆對講機
Ex：防爆標識，ib：防爆型式，ⅠⅡⅢ：防爆類別，C：防爆環境，T4、T130℃：溫度組別
ATEX特有標識：
?、瘢旱V用;Ⅱ：非礦用;2或M2：最高防護等級;3：普通防護等級;G：爆炸型氣體環境;D:可燃性粉塵環境
二、IIB類防爆對講機
Ex：防爆標識;ib：防爆型式：ⅠⅡⅢ：防爆類別;B：防爆環境;T3、T130℃：溫度組別;21：可用區域;Gb：設備保護級別
三、防爆基礎知識
?、俦?/strong>
本專業所說的爆炸指的是一種特殊的燃燒形式，當氧化反應的速度達到一定程度時，由于反應反應瞬時釋放大量的熱，造成氣體激劇膨脹，形成沖擊波，并伴有聲響。
?、诒ㄈ?/strong>
?可燃物(一次防爆措施)
?氧化劑：氧氣和空氣
?點燃源(二次防爆措施)：明火、電氣設備產生的火花、
③溫度組別
這里的溫度不是指設備所能承受的溫度，而是指設備本身發熱的溫度，設備本身發熱越低，所能引燃的可燃物就越少，也就相對安全。
所以我們可以看到T6>T5>T4>T3>T2>T1。
④電氣設備分類
I 類電氣設備：礦用設備

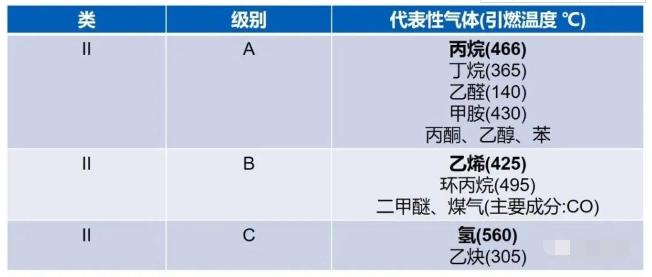

II 類電氣設備：
IIC的要求最高，IIC的設備可以用于IIB和IIA設備適用的環境中;同理IIB設備也可適用于IIA設備的環境中。當然這個A、B、C不是隨便分的，對于不同隔爆型式有不同的分類依據：
隔爆型電氣設備的分類依據是最大試驗安全間隙(MESG)，本質安全型電氣設備的分類依據是最小點燃電流比(MICR)。
III 類電氣設備
國內不再進一步分為IIIA、IIIB和IIIC;但是IEC Ex標準中，仍分為IIIA、IIIB和IIIC。
⑤危險場所劃分
爆炸性氣體環境：在大氣條件下，氣體、蒸氣或薄霧狀可燃物質與空氣形成的混合物，被點燃后，能夠保持燃燒自行傳播的環境。
爆炸性粉塵環境：在大氣條件下，粉塵、纖維或飛絮的可燃物質與空氣形成的混合物，被點燃后，能夠保持燃燒自行傳播的環境。
在實際環境中，屬于0區的場所在?程上是很少的;例如具有排氣口的油罐頂部與油面之間的空間屬于0區。
?、迏^域標識與適用的設備保護級別
國標中I類環境不再繼續劃分區域，I類環境中的設備保護級別為Ma和Mb;
?、叱Ｓ梅辣问?/strong>
★防爆電氣設備(爆炸性氣體環境)
d：隔爆型(隔爆外殼);p：正壓型(正壓外殼型);o：油浸型;q：充砂型;m：澆封型;i：本質安全型;e：增安型;n：無火花型;s：特殊型;
op：光輻射設備防爆型式
共分為10種，跟對講系統最相關的就是本質安全型;我們的對講機就屬于本質安全型電氣設備。
★防爆非電氣設備(爆炸性氣體環境)
d：隔爆型(隔爆外殼);c：結構安全型;b：控制點燃源型;fr：限流外殼型;k：液浸型
★防爆電氣設備(可燃性粉塵環境)
tD：外殼保護型;iD：本質安全型;pD：正壓保護型;mD：澆封保護型
跟我們對講機行業主要相關的也是本質安全型。不過在我國標準中就不再分IIIA、IIIB和IIIC，僅劃分了20、21、22危險場所。

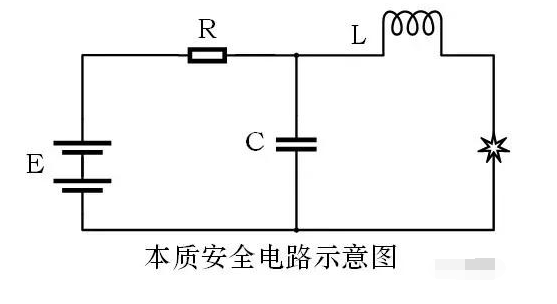

?、啾举|(zhì)安全型
定義：在規定的試驗環境下，設備的電路正常工作或規定的故障狀態下產生的電火花或熱效應均不能點燃規定的爆炸性氣體。
主要防爆措施：限制電路中的能量
?電路的電壓和電流限制
?電路中的電感和電容限制
?本安電路與非本安電路的隔離
?可靠原件與組件的要求
?安全柵的規定
?故障分析和試驗規定等

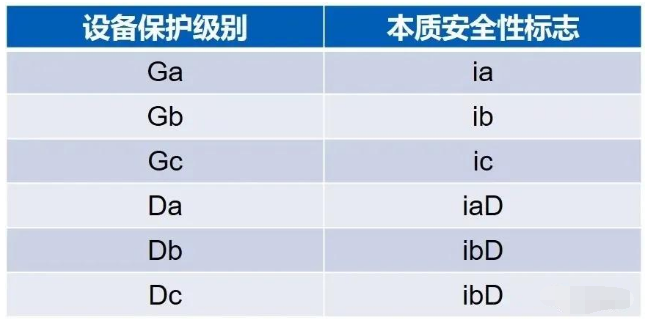

《ia ib ic對應的設備保護級別以及可用危險區域》
?、崽厥夥辣瑯俗R
[Ex ia] IIC Ga
含義：關聯設備安裝在非危險場所，且其外部電路由符合GB3836.4規定的本質安全型“ia”保護，能與達到EPL Ga級別要求的設備相連接。
注：關聯設備僅能安裝在非危險場所;當設備安裝在非危險場所時，不要求指明溫度組別。
獨立防爆型式疊加
Ex d+e IIB T4 Ga：
含義：設備符合隔爆型和增安型兩種防爆型式
混合型防爆型式
Ex de IIB T3 Gb
含義：使用隔爆外殼和增安型的廠用電氣設備。
Ex d+e IIB T4 Ga
含義：設備符合隔爆型和增安型兩種防爆型式。
